Los tanques de almacenamiento atmosférico son activos críticos en la industria petrolera, petroquímica y de refinación. Sin embargo, diseñarlos sin el marco normativo adecuado puede derivar en fallas estructurales, derrames o accidentes con consecuencias graves.
El estándar API 650, publicado por el American Petroleum Institute, es la referencia principal para el diseño, fabricación, inspección y pruebas de estos equipos.
En este artículo explicamos qué regula el API 650, cuáles son sus componentes principales y por qué es fundamental considerarlo desde las etapas tempranas del proyecto.
¿Qué es el API 650 y a quién aplica?
El API 650 es el estándar que establece los requisitos mínimos para el diseño y construcción de tanques de acero soldado con techo fijo o flotante, utilizados para almacenar petróleo crudo, productos refinados, agua o químicos.
Estos tanques operan abiertos a la atmósfera o con una presión interna menor a 2.5 lb/in².
El estándar aplica en instalaciones como:
- Terminales de almacenamiento.
- Refinerías.
- Plantas petroquímicas.
- Parques de tanques.
- Instalaciones para almacenamiento de líquidos a granel.

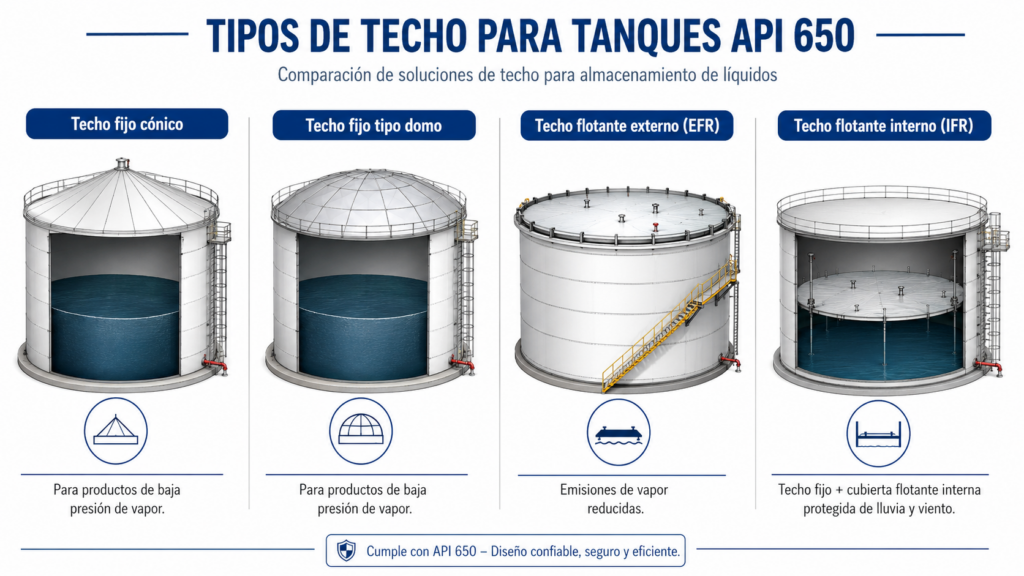

Tipos de techo: ¿cuál elegir?
Una de las decisiones más importantes al diseñar un tanque conforme al API 650 es el tipo de techo. La elección depende del producto almacenado, su presión de vapor y las condiciones ambientales del sitio.
| Tipo de techo | Descripción y aplicación típica |
|---|---|
| Techo fijo tipo cónico | Puede incluir una estructura interior con columna central o diseñarse sin columna. Se utiliza principalmente para productos con baja presión de vapor. Es una solución simple y económica, aunque genera un espacio de vapor sobre la superficie del líquido. |
| Techo fijo tipo domo | Techo fijo con geometría tipo domo que puede fabricarse en acero o aluminio. Su forma permite cubrir grandes diámetros y reducir la necesidad de soportes interiores. |
| Techo flotante externo de acero (EFR) | Flota directamente sobre la superficie del líquido y reduce las emisiones de vapores. Es una solución utilizada comúnmente para el almacenamiento de petróleo crudo y gasolinas. |
| Techo flotante interno de acero o aluminio (IFR) | Combina un techo fijo cónico o tipo domo con una cubierta flotante interna. Esta configuración protege el sistema flotante de la lluvia y el viento. |

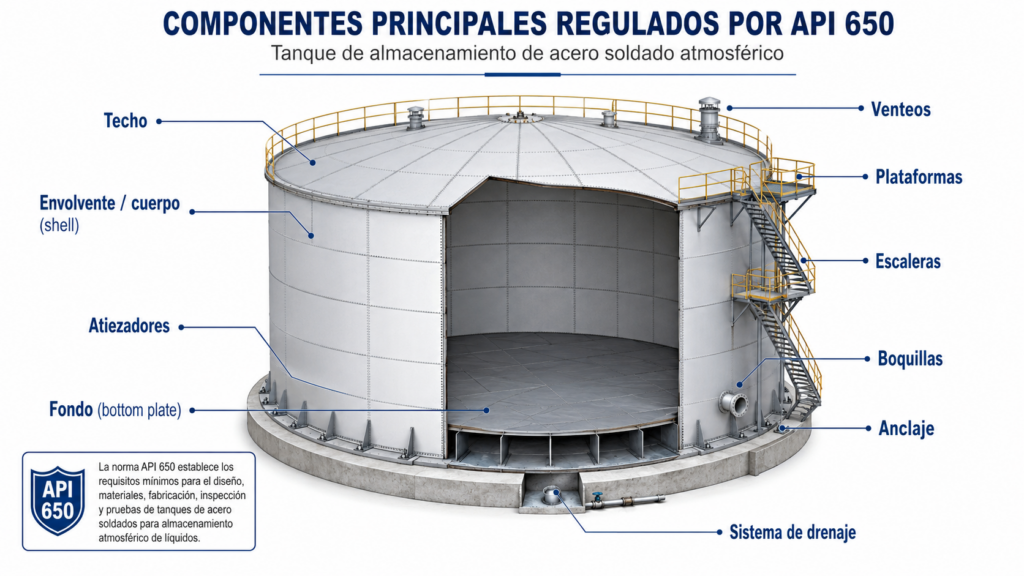

Componentes principales que regula el estándar
El API 650 cubre los principales elementos que conforman un tanque de almacenamiento:
- Fondo: también conocido como bottom plate.
- Envolvente o cuerpo: identificado en el estándar como shell.
- Techo: fijo, flotante externo o flotante interno.
- Boquillas: conexiones para tuberías, instrumentos y accesorios.
- Escaleras y plataformas: necesarias para operación, inspección y mantenimiento.
- Venteos: utilizados para controlar la entrada y salida de vapores.
- Atiesadores: elementos que proporcionan estabilidad estructural al tanque.
- Sistemas de anclaje: empleados cuando las condiciones de diseño requieren fijar el tanque a la cimentación.
- Sistemas de drenaje: utilizados para retirar agua u otros líquidos acumulados.
El estándar también establece requisitos para los materiales, procedimientos de soldadura, inspecciones durante la fabricación y pruebas de hermeticidad.

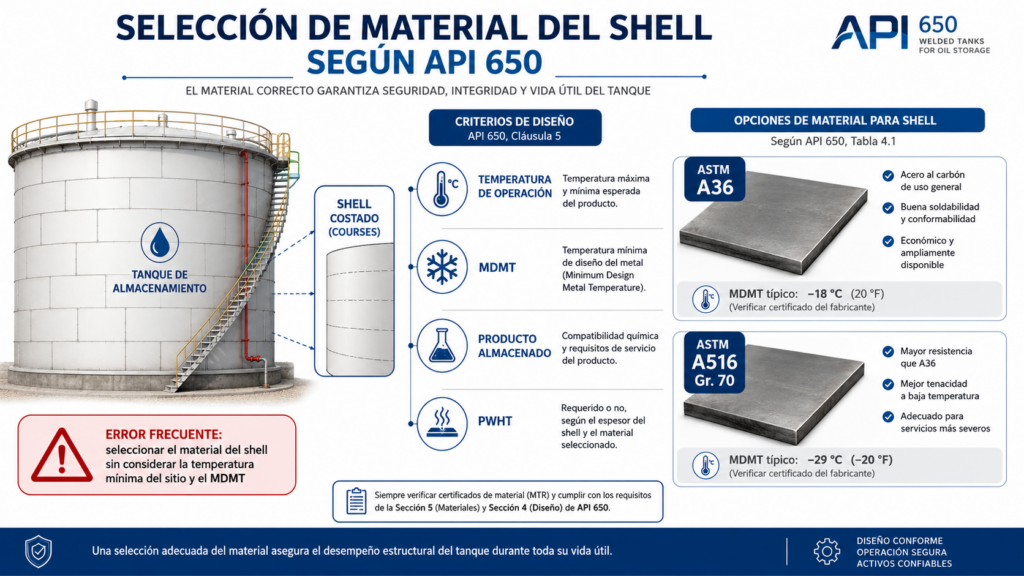

Selección de materiales según el API 650
El estándar define los grupos de materiales aceptables de acuerdo con las condiciones de diseño, entre ellas:
- Temperatura de operación.
- Temperatura mínima de diseño del metal o Minimum Design Metal Temperature (MDMT).
- Características del producto almacenado.
- Condiciones ambientales del sitio.
- Requerimientos de resistencia mecánica y corrosión.
El acero más utilizado es el ASTM A36. Sin embargo, para temperaturas bajas o servicios más severos pueden requerirse materiales como el ASTM A516 Grado 70, además de tratamientos térmicos posteriores a la soldadura, conocidos como Post Weld Heat Treatment (PWHT), cuando las condiciones de diseño lo requieren.
Un error frecuente en los proyectos es seleccionar el material de la envolvente sin considerar la temperatura mínima del sitio ni el MDMT requerido.
Esta omisión puede invalidar la certificación del equipo o generar la necesidad de realizar modificaciones y reparaciones costosas.

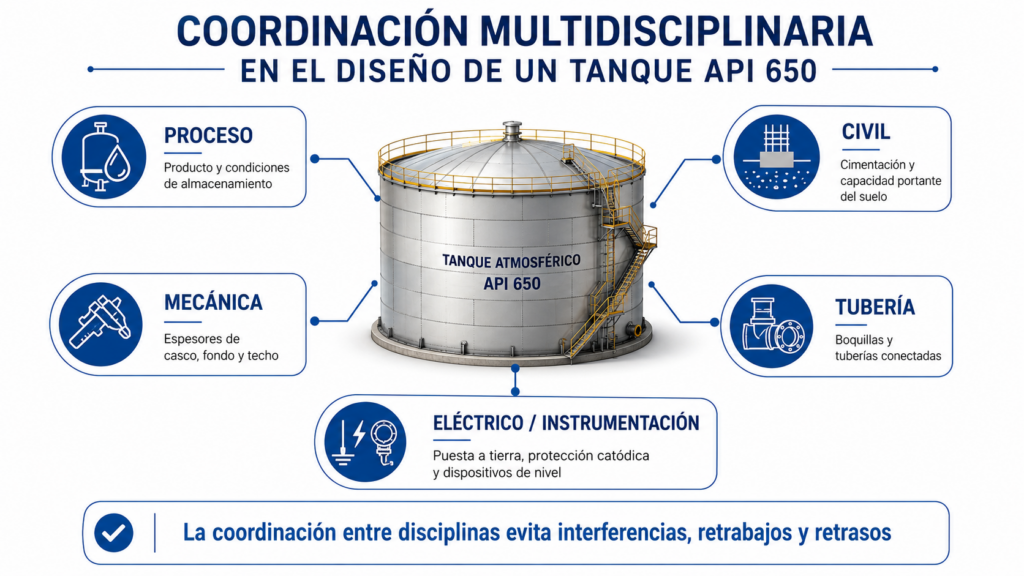

Coordinación entre disciplinas: clave desde la ingeniería básica
El diseño de un tanque API 650 no es responsabilidad exclusiva del área mecánica. Desde la etapa de ingeniería básica deben participar las diferentes disciplinas involucradas en el proyecto:
- Proceso: define el producto almacenado, la temperatura, la presión de vapor y el volumen de almacenamiento requerido.
- Civil: desarrolla el diseño de la cimentación y verifica la capacidad portante del suelo.
- Mecánica: calcula los espesores de la envolvente, el fondo y el techo.
- Tubería: define la ubicación y el dimensionamiento de las boquillas y tuberías conectadas.
- Eléctrico e Instrumentación: determina los sistemas de puesta a tierra, protección catódica y dispositivos de medición de nivel.
Una coordinación deficiente durante estas etapas puede generar interferencias en la ingeniería de detalle, retrabajos en campo y retrasos durante la puesta en marcha.
¿Por qué respetar el API 650 y no confiar únicamente en la experiencia?
El API 650 es un estándar reconocido internacionalmente y exigido contractualmente por numerosos clientes e instalaciones industriales en América.
Diseñar un tanque fuera de sus lineamientos puede ocasionar:
- Rechazo de la ingeniería por parte del cliente.
- Incumplimiento de los requisitos contractuales.
- Invalidación del seguro de la instalación.
- Reparaciones o modificaciones durante la fabricación.
- Responsabilidad legal en caso de una falla.
- Riesgos para el personal, el ambiente y las instalaciones.
En TSIP aplicamos el API 650 desde la fase conceptual para garantizar que cada decisión de diseño esté respaldada técnica y normativamente.
Considerar el estándar desde el inicio evita sorpresas costosas durante las etapas avanzadas del proyecto.
